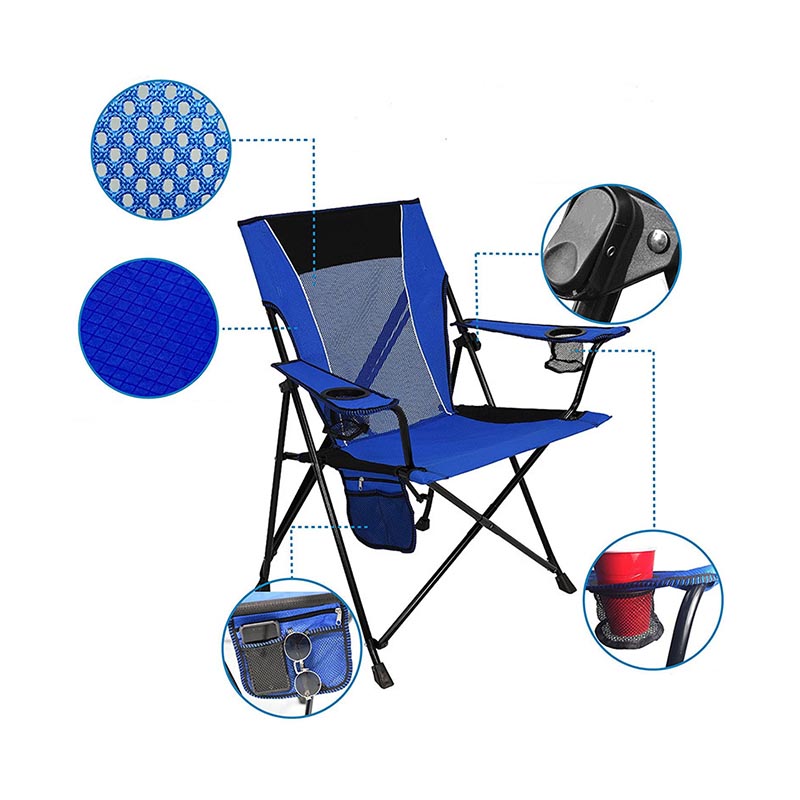

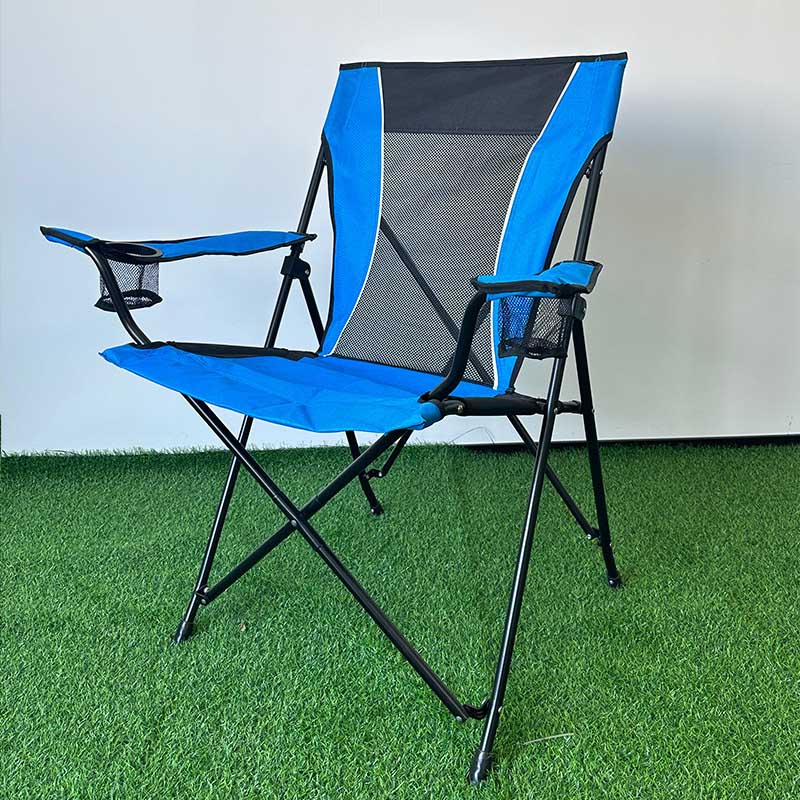

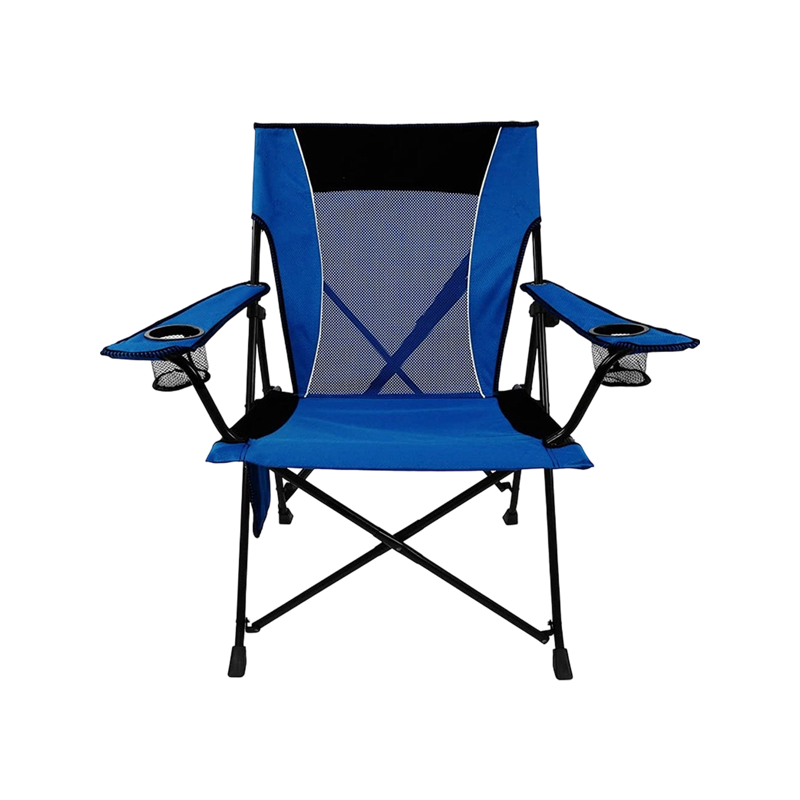

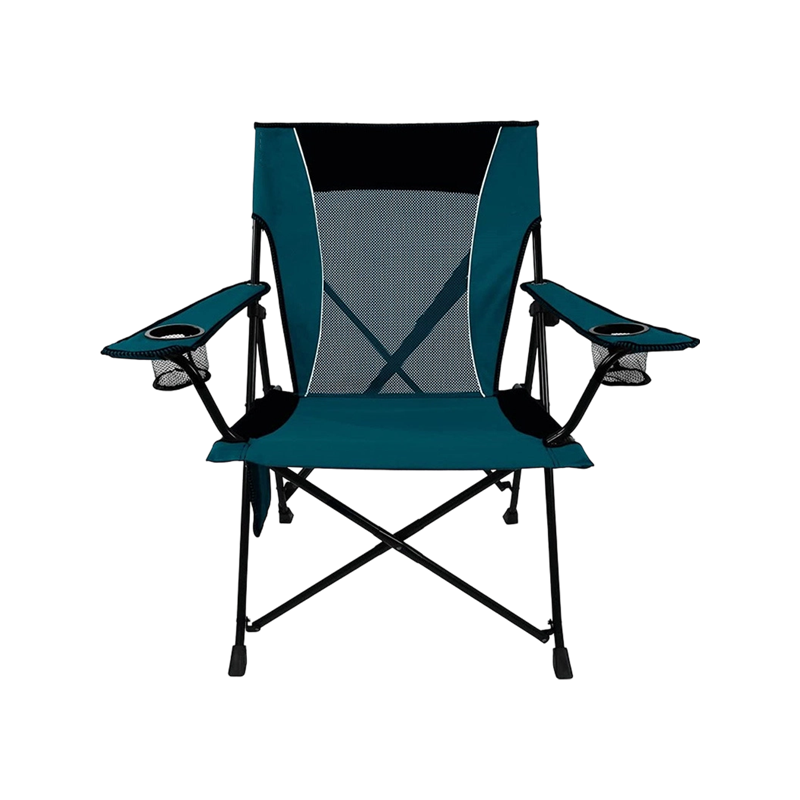

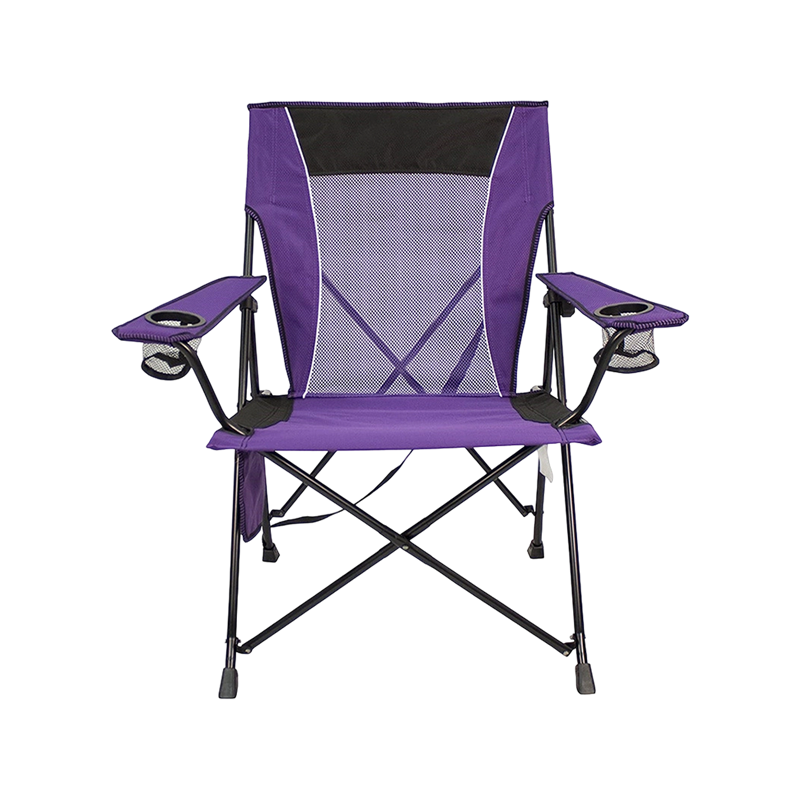

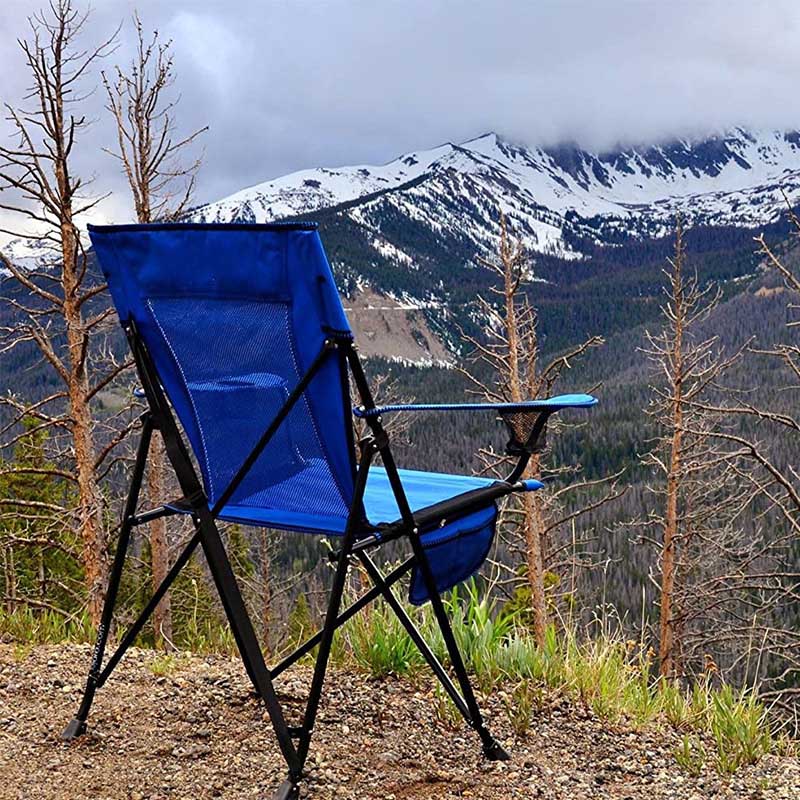

Kültéri összecsukható szék, hordozható többfunkciós kempingszék

Amikor egy hordozható kültéri széket tengerparti kempingezéshez, horgászathoz vagy tengerparti alaptáborokhoz tervezünk, a váz anyagának kiválasztása nem csak a súlyon vagy a költségeken múlik – ez egy kritikus mérnöki döntés, amely meghatározza szerkezeti integritás , hosszú távú tartósság , és ellenáll a sósvízi korróziónak . A három leggyakoribb vázanyag az iparban: 7075 alumínium , 6061 alumínium , és nagy szakítószilárdságú acél – mindegyik külön kompromisszumot kínál a szilárdság/tömeg arány, a korrózióállóság és a gyártási megvalósíthatóság tekintetében. A CragHaven Outdoor kültéri márkánál és határokon átnyúló gyártópartnernél, a kínai Hangzhouban, úgy gondoljuk, hogy a kiváló kültéri termékek nem egy halom paraméterre épülnek, hanem a környezet, a használati szokások és az idő próbájának mély megértésére. Ez a cikk e három anyag átfogó összehasonlító elemzését mutatja be, belső laboratóriumi vizsgálati adatainkkal, sópermetezési kamra eredményeinkkel és valós, tengerparti környezetből végzett terepi tesztekkel alátámasztva.

1. Anyagok alapjai: Összetétel és mechanikai tulajdonságok

A kohászati különbségek megértése elengedhetetlen ahhoz, hogy felmérjük, hogyan teljesítenek az egyes anyagok terhelés alatt és korrozív környezetben.

• 7075 Alumínium (cink-magnézium-réz ötvözet) – A „repülőgép-minőségű” alumíniumként ismert 7075 a legnagyobb szakítószilárdság alumíniumötvözetek között. Jellemző folyáshatára (T6 temperamentum) az 503 MPa , amelynek végső szakítószilárdsága (UTS) a 572 MPa . Azonban alacsonyabb a korrózióállósága, mint a 6061, különösen sós vizes környezetben, és hajlamosabb a feszültség-korróziós repedés (SCC) ha húzófeszültség alatt kloridionoknak van kitéve. A sűrűség az 2,81 g/cm³ .
• 6061 Alumínium (magnézium-szilícium ötvözet) – A legsokoldalúbb alumíniumötvözet, a 6061-T6 folyáshatára: 276 MPa és UTS of 310 MPa . Ez kínálja kiváló korrózióállóság , jó hegeszthetőség és közepes szilárdság. A sűrűség az 2,70 g/cm³ —valamivel alacsonyabb, mint 7075. Ez a kültéri fogyasztói termékek ipari szabványa, ahol a korrózióállóság prioritást élvez.
• Nagy szakítószilárdságú acél (általában 4130 Cr-Mo vagy nagy széntartalmú rugóacél) – Az összecsukható székek "régi szabványa" az acél, amelynek folyáshatára tól 350-700 MPa (a hőkezeléstől függően). UTS-e meghaladhatja 800 MPa . Az acélnak azonban sűrűsége van 7,85 g/cm³ – majdnem 2,9× nehezebb mint az alumínium. Védőbevonatok nélkül az acél nagyon érzékeny rozsda és galvanikus korrózió tengeri környezetben.

2. Erő-tömeg arány: szerkezeti hatékonyság

A szilárdság/tömeg arány (fajlagos szilárdság) a hordozható felszerelések kulcsfontosságú mérőszáma, mivel ez határozza meg, hogy egy szék mekkora terhelést bír el súlyegységenként. Ezt a következőképpen kell kiszámítani folyáshatár ÷ anyagsűrűség , és is expressed in kN·m/kg (vagy MPa·cm³/g). A magasabb érték nagyobb szerkezeti hatékonyságot jelent.

• 7075 Alumínium fajlagos szilárdság – 503 MPa ÷ 2,81 g/cm³ = 179 kN·m/kg . Ez a legnagyobb fajlagos szilárdság a három anyag között, így a 7075 ideális ultrakönnyű, nagy terhelésű alkalmazásokhoz. 7075-ből készült székváz lehet 30-35%-kal könnyebb mint egy azonos szilárdságú acélváz, ill 40%-kal erősebb mint egy 6061-es keret azonos súly mellett.
• 6061 Alumínium fajlagos szilárdság – 276 MPa ÷ 2,70 g/cm³ = 102 kN·m/kg . Bár alacsonyabb, mint 7075, ez még mindig az 45%-kal magasabb mint a szabványos acél. A 6061 jó egyensúlyt kínál az erő és a gyárthatóság között, és ez a leggyakoribb választás a középkategóriás hordozható székekhez.
• Nagy szakítószilárdságú acél fajlagos szilárdság – 450 MPa (átlag hidegen húzott 4130 esetén) ÷ 7,85 g/cm³ = 57 kN·m/kg . Ez a legkisebb fajlagos szilárdság jelentős különbséggel. Az alumínium kerettel azonos teherbírás eléréséhez az acélkeretnek legalább súlyának kell lennie 1,8× több mint egy 6061-es keret és 3,1× több mint egy 7075-ös keret.
• Gyakorlati vonatkozás – A 120 kg statikus terhelésre tervezett székhez a 7075-ös keret kb. 1,1-1,3 kg , egy 6061-es keret súlya 1,5-1,8 kg , és a high-tensile steel frame weighs 2,8-3,5 kg . Az acél súlybüntetése még jelentősebbé válik, ha figyelembe vesszük, hogy a tengeri minőségű védőbevonatok extra tömeget adnak.

3. Korrózióállóság tengeri környezetben

A sósvíznek való kitettség a legagresszívebb környezeti állapot a kerti bútorok esetében. A kombináció a klorid ionok (sópermetből), páratartalom , és hőmérséklet-ingadozások felgyorsítja az elektrokémiai korróziót. Végeztünk a 240 órás sóspray-teszt (ASTM B117) mindhárom reprezentatív felületkezelésű anyagon a korróziós sebesség és a szerkezeti leromlás mérésére.

• 7075 Alumínium – korrózióálló – Felületvédelem nélkül a 7075 látható lyukkorrózió belül 48-72 óra sóspray expozíció. 240 óra elteltével a fogyás átlagos 2,3–2,8% , és UTS degradation reaches 12-15% . Mikor eloxált (II. típusú, 10-12 μm) , a korrózióállóság jelentősen javul, de a gödrösedés még mindig kezdődik 120-150 óra – jóval rövidebb, mint 6061. Feszültségkorróziós repedés (SCC) tengeri környezetben különösen fontos a 7075; ismételt terhelési ciklusok hatására kis felületi hiba is továbbterjedhet.
• 6061 Alumínium – korrózióálló – A egyértelmű győztes a korrózióállóság terén . Bevonat nélkül, csak a 6061 látható felületi elszíneződés 240 órás sóspray-teszt után, fogyással lentebb 0,3% és nincs mérhető UTS-romlás. Eloxált vagy porszórt bevonattal a 6061 lényegében válik immunis a sós víz korróziójára a hordozható szék várható élettartamára (5-8 év rendszeres tengerparti használat).
• Nagy szakítószilárdságú acél – korrózióállóság – kezd látszani a csupasz acél vörös rozsda 4-8 órán belül sóspray expozíció. 240 óra elteltével a bevonat nélküli acélminták elvesznek súlyuk 12-18%-a és tapasztalat 25-30% UTS lebomlás – katasztrofális meghibásodási kockázat. Egy cink-foszfát alapozó porbevonat (összesen 80-120 μm vastagság), az acél 240 órát képes túlélni csak 1-2%-os fogyás , de a karcolások és ütési sérülések kiteszik az alatta lévő fémet, ami lokalizált galvanikus cellák amelyek felgyorsítják a bevonat alatti rozsdaképződést – ezt a jelenséget ún film alatti korrózió .

4. Felületkezelési lehetőségek és hatékonyságuk

Mindhárom anyagnak előnyös a felületkezelés, de a javulás mértéke jelentősen eltér.

• Eloxálás (csak alumínium) – Kerámiaszerű oxidréteget hoz létre. 6061 esetében a lezárt II. típusú eloxált réteg (10-15 μm) a legjobb korrózióvédelmet nyújtja. 7075 esetében, kemény eloxálás (III. típus, 25-50 μm) ajánlott az SCC leküzdésére, de ez növeli a felületi keménységet és csökkenti az anyag rugalmasságát, ezáltal a keret törékenyebbé válik ismételt hajlítási ciklusok során.
• Porbevonat (minden anyagból) – A hőre keményedő polimer bevonat (jellemzően 60-80 μm) korrózióvédelmet és esztétikus megjelenést biztosít. Acél esetében ez kötelező. A porszórt acél tengeri környezetben azonban megköveteli 100%-os lefedettség — minden törés (lyukhiba) vagy élforgács korróziót okoz. A CragHaven Outdoornál a háromrétegű rendszer acél keretekhez: foszfát előkezelő epoxi alapozó (40 μm) poliészter fedőbevonat (60 μm) , elérése 400 óra sópermettel szembeni ellenállás (ASTM B117).
• Kromát konverziós bevonat (alumínium) – 7075 alumíniumhoz alkalmazunk egy Alodine/kromát konverziós bevonat (0,5–1,0 μm) eloxálás előtt, hogy tovább fokozzuk a korrózióállóságot és javítsuk a festék tapadását. Ez bevett gyakorlat a repülőgépiparban, és meghosszabbítja a 7075-ös sópermet élettartamát 40-50% .

5. Összehasonlító paramétertáblázat: Anyagteljesítmény-összefoglaló

Az alábbi táblázat bemutatja a három anyagra vonatkozó teljes összehasonlító adatainkat, amelyeket 240 órás ASTM B117 sópermetező kamrában teszteltünk, és mechanikai tulajdonságmérések kíséretében. Minden érték a CragHaven Outdoor belső anyaglaboratóriumából származik, egy független tesztelő létesítmény harmadik fél általi ellenőrzésével.

6. Tervezési és gyártási szempontok a CragHaven Outdoornál

Az anyagválasztás nem elszigetelten történik – ez befolyásolja a gyárthatóságot, a kötések kialakítását és a hosszú távú megbízhatóságot. A CragHaven Outdoornál a kezdeti tervezési koncepciótól az ismételt mintavételig és tesztelésig mindig a tényleges használati forgatókönyvekből indulunk ki. Az egyes anyagokhoz tartozó döntési mátrixunk a következőket tartalmazza:

• 7075 alumíniumhoz – Ezt kizárólag saját célra használjuk prémium ultrakönnyű háttámla székek , ahol a súly a legfontosabb, és a felhasználók elfogadják a rövidebb élettartamot a part menti környezetben. Jelentkezünk III típusú kemény eloxálás (30 μm) és tartalmazza a átlátszó epoxi fedőbevonat az SCC kockázatok csökkentésére. Minden 7075-ös keret átesik 100%-os örvényáramú repedésérzékelés összeszerelés előtt.
• 6061 alumíniumhoz - Ez a miénk alapértelmezett anyag minden parti és univerzális székhez . Kiváló korrózióállósága, mérsékelt szilárdsága és kiváló alakíthatósága lehetővé teszi komplex vázgeometriák (például folytonos hajlítású kialakítások) létrehozását a szerkezeti integritás veszélyeztetése nélkül. 6061 képkockával fejezzük be II típusú zárt eloxáló (12 μm) porfesték a tartósság és a súly páratlan kombinációja érdekében.
• Nagy szakítószilárdságú acélokhoz – Csak acélt használunk nagy teherbírású alaptábori vagy intézményi székek , ahol az alacsony költség és a rendkívüli ütésállóság felülmúlja a hordozhatóságot. Acélvázainkat használják epoxi bevonatú 4130 Cr-Mo cső a áldozati cink alapozó és a UV-stabil poliészter fedőbevonat . Figyelmeztetjük a felhasználókat, hogy az acélszékekre szükség van rendszeres javítófestés tengeri használatra, és soha nem ajánljuk őket hosszabb távú strésolásra.

Kína kiforrott és hatékony gyártási rendszerére támaszkodunk, hogy ezeket a tervezési szándékokat stabil, reprodukálható és méretezhető termékekké alakítsuk át, biztosítva, hogy az anyagtulajdonságok következetesen a laboratóriumi mintáktól a több ezer darabos gyártási sorozatig változzanak.

GYIK – Gyakran Ismételt Kérdések

1. kérdés: A hordozható székemet elsősorban tengerparti és tengerparti kempingezésre tervezem használni. A 7075 alumínium rossz választás, még akkor is, ha eloxált?

Nem feltétlenül "rossz", de megköveteli több törődést . Egy erősen eloxált (III. típusú, 25 μm) 7075-ös keret túléli az alkalmi tengerparti használatot – teszteltük akár 200 óra kumulatív sóspray expozíció szerkezeti meghibásodás nélkül. Azonban minden karcolás, amely áthatol az eloxált rétegen, felfedi az alapötvözetet, amely érzékeny a lyukasztásra és az SCC-re. A gyakori stréshasználathoz erősen ajánljuk 6061 alumínium with sealed anodizing – gyakorlatilag immunis a sósvízi korrózióra, és nem igényel különösebb karbantartást. A CragHaven Outdoor "Coastal Comfort" sorozata kizárólag a 6061-et használja tengeri minőségű eloxálással. Azok számára, akik előnyben részesítik az ultrakönnyű súlyt, a "Summit" sorozatunk a 7075-öt használja, de tartalmazza a korróziógátló törlőkendő és a vízálló tárolóhüvely a sóexpozíció minimalizálása érdekében. Mindkét lehetőséget összehasonlíthatja oldalunkon hordozható szék termékoldal .

2. kérdés: Miért népszerű még mindig a nagy szakítószilárdságú acél, ha sokkal nehezebb és kevésbé korrózióálló, mint az alumínium?

Az acélnak két olyan előnye van, amelyet az alumínium nem tud felmutatni: ütésállóság and költség . Az acélszék túléli, ha leesik a sziklákra, vagy véletlenül rálépnek – egy 20 J-es ütés, amely meghajlítaná a 7075-ös vagy 6061-es vázat, csak behorpadhatja az acélvázat. Az acél is 30-50%-kal olcsóbban nyersanyagköltségben, ami vonzóvá teszi a költségvetés-tudatos fogyasztók és az intézményi vásárlók (cserkészek, bérleti műveletek stb.) számára. Tengeri környezetben azonban a teljes életciklus költsége Az acél mennyisége gyakran magasabb a védőbevonatok, a rendszeres ellenőrzések és a rozsda miatti csere miatt. A CragHaven Outdoornál csak bizonyos "rugged basecamp" modellekben használunk acélt, ahol elfogadható a hozzáadott súly, és mindig bevonjuk őket cinkben gazdag alapozó amely karcolás esetén is katódos védelmet nyújt.

3. kérdés: Hogyan teszteli a CragHaven Outdoor a korrózióállóságot a szabványos sópermetező kamrán túl? Relevánsak a tesztek a valós tengeri körülményekre?

Úgy gondoljuk, hogy a laboratóriumi sóspray-vizsgálatok szükségesek, de nem elegendőek. Az ASTM B117 (240 órás folyamatos permetezés) mellett végezzük ciklikus korróziós vizsgálat (CCT, ASTM G85) amely felváltja a sópermetet a kiszárítási és páratartalmú ciklusokkal – ez jobban szimulálja a nedves-szárítási ciklust, amelyet a szabadtéri székek a strandon tapasztalnak (apály nedvesség, napon szárítás és a tengeri szellő sólerakódása). Prototípus székeket is telepítünk a címen igazi tengerparti helyek Fujian és Hainan tartományokban 6 hónapos terepi expozíció , időszakos ellenőrzésekkel, amelyek a keretvastagság csökkenését, a bevonat adhézióját és a mechanikai szilárdságot mérik. Ezek a valós adatok megtanították nekünk, hogy egy anyag, amely túléli a 240 órányi folyamatos sópermetet, még mindig meghibásodhat. réskorrózió kötéseknél (ahol sós vizű medencék vannak), ezért most használjuk lezárt csővégek and szilikon ízületi tömítések minden tengeri minőségű székünkön. Ez része az iránti elkötelezettségünknek, hogy a tényleges használati forgatókönyvek alapján tervezzünk, nem csak a laborparamétereken.
