Kültéri alumínium ötvözet összecsukható asztal, kempingasztal, tojásforgató asztal

Kültéri környezetben az összecsukható asztal nem csak az edények és hűtők statikus súlyával néz szembe. A széllökéseket – különösen a kitett kempingekben, strésokon vagy hegygerinceken – okozhatja dinamikus oldalirányú erők amelyek az asztal megingását, csavarodását vagy akár összeesését okozzák. Az asztal ezekkel az erőkkel szembeni ellenállását két kritikus szerkezeti tulajdonság szabályozza: oldalirányú stabilitás (ellenállás az oldalról oldalra ringatással szemben) és torziós merevség (ellenállás a függőleges tengely körüli csavarodásnak). Mindkettőt közvetlenül befolyásolja keret geometriája (lábszögek, lábnyom alakja és magasság-szélesség aránya) és keresztmerevítő minták (X-merevítés, H-merevítés vagy kerületi merevítés). A CragHaven Outdoor kültéri márkánál és határokon átnyúló gyártópartnernél, a kínai Hangzhouban, úgy gondoljuk, hogy a kiváló kültéri termékek nem egy halom paraméterre épülnek, hanem a környezet, a használati szokások és az idő próbájának mély megértésére. Ez a cikk egy szerkezeti mérnöki elemzést mutat be arról, hogy ezek a tervezési változók hogyan befolyásolják a szélellenállást, amelyet kutatás-fejlesztési laboratóriumunk empirikus szélcsatorna- és terepi tesztadatai támogatnak.

1. Az összecsukható kültéri asztalok szélterhelésének fizikája

A szél mindkettőt alkalmazza vontatási erők (vízszintes nyomás az asztallaphoz és a kerethez) és emelő erők (felfelé szívás, különösen nagy sík felületeken). Egy tipikus 70 × 70 cm-es négyzet alakú összecsukható asztalnál a 40 km/h-s szél (≈ 11 m/s) hozzávetőlegesen dinamikus nyomást generál. 75 Pa oldalirányú erőre fordítva 37 N (≈ 3,8 kg) csak az asztallapon. 60 km/h-nál (≈ 16,7 m/s) a nyomás emelkedik 170 Pa , nagyobb oldalirányú erőkkel 83 N (≈ 8,5 kg) – elég ahhoz, hogy egy rosszul merevített asztalt megbillentsen vagy megcsavarjon.

• Felborulási pillanat – A szélerő az asztallap magasságában (általában 70-75 cm) hat, olyan nyomatékot hozva létre, amely megpróbálja elfordítani az asztalt a külső lábnyoma körül. Az asztal ellenállása attól függ láb szétterülési szöge és lábnyom szélessége .
• Torziós nyomaték – Amikor a szél egy sarkot vagy ferdén ér, csavaró erőt hoz létre. Asztalok téglalap alakú lábnyomok nagyobb torziós terhelést tapasztalnak, mint a négyzet alakúak, a nyomásközépponttól való nagyobb átlós távolság miatt.
• Léglökés tényező – A való világ széle nem egyenletes; széllökések lehetnek 1,5-2,5 alkalommal az átlagos szélsebesség. CragHaven Outdoor tesztjeink a széllökés szimulációs protokoll amely az állésósult nyomás 2,0-szeresét alkalmazza 3 másodpercig.

2. Keret geometriája: lábnyom alakja, láb szöge és magasság-szélesség arány

Az asztal keretének geometriai konfigurációja határozza meg az alap stabilitását. A legfontosabb változók láb szöge (az egyes lábak függőlegeshez viszonyított szöge kifelé), lábnyom oldalarány (szélesség-mélység arány), és súlypont magassága .

• Láb szöge (kifelé dőlés) – A kifelé dőlt lábak növelik a tényleges alapterület szélességét a talajszinten. Egy lábtörés 10° a függőlegestől a lábnyom szélességét kb 25% a függőleges lábakhoz képest, javítva az oldalirányú stabilitást 40-50% széltesztekben. A CragHaven Outdoor szabványunk az 8-12°-os hézag , optimalizálva, hogy egyensúlyba hozza a stabilitást az összehajtott csomagolhatósággal. A tömegpiaci táblázatokat gyakran használják ≤ 5°-os eltérés , ami anyagtakarékos, de jelentősen csökkenti a szélellenállást.
• Footprint képarány – Egy téglalap alakú asztalnál a szél felőli oldalon (a szél felőli oldal) ideális esetben a rövidebb méret legyen a felület csökkentése érdekében. Egy asztal méretekkel 70 × 50 cm (1,4:1 oldalarány) 50 cm-es oldalával a szélélményekbe orientálva 28%-kal kevesebb oldalirányú erő, mint egy négyzet alakú 70 × 70 cm-es asztal. A torziós merevség azonban enyhén csökken, mivel a hosszabb méret (70 cm) hosszabb emelőkart hoz létre a csavaró nyomatékok számára.
• Magasság-szélesség arány – Egy alacsonyabb asztal (pl. 50 cm magas) alacsonyabb súlyponttal és rövidebb karral rendelkezik a szél felborulásához. Egy szabványos 70 cm magas asztalhoz képest egy 50 cm-es asztal mutatja 35%-kal kisebb billenési hajlam azonos szélterhelés mellett. A felhasználói kényelem azonban (főleg étkezéskor vagy ételkészítéskor) kedvez a 70 cm-es magasságnak. CragHaven Outdoor asztalaink funkció két fokozatban állítható lábak (50 cm és 70 cm), így a felhasználók leengedhetik az asztalt szeles időben.

3. Keresztrögzítési minták: Szerkezeti hatékonyság a szélellenállásban

A keresztmerevítés olyan támaszok hálózata, amelyek összekötik a lábakat a kerettel, megakadályozva, hogy a lábak kifelé nyúljanak vagy terhelés hatására elcsavarodjanak. A különböző merevítési minták kompromisszumot kínálnak a merevség, a súly és a hajtogatott térfogat között.

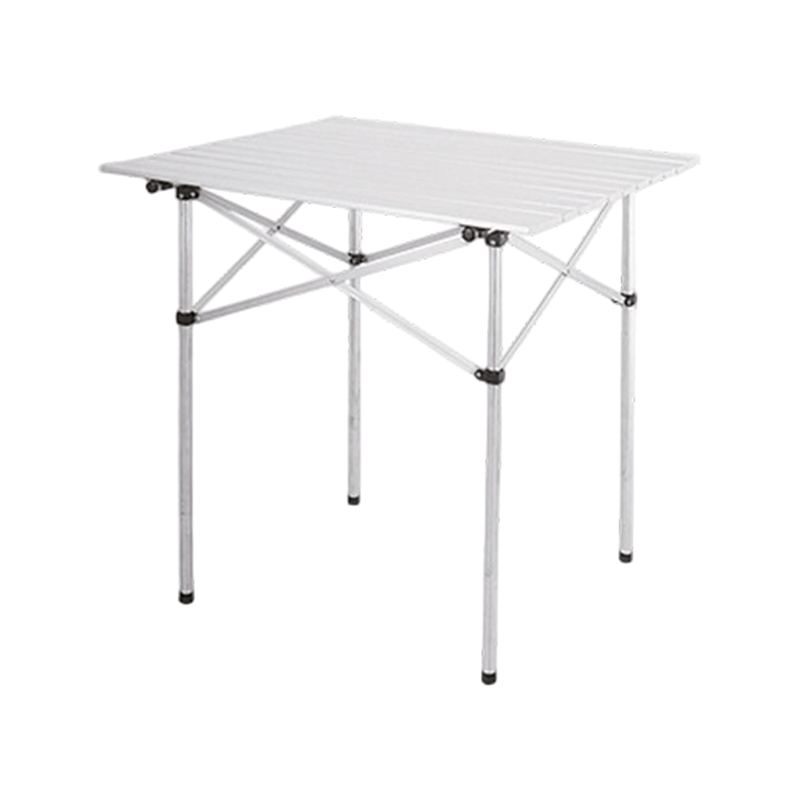

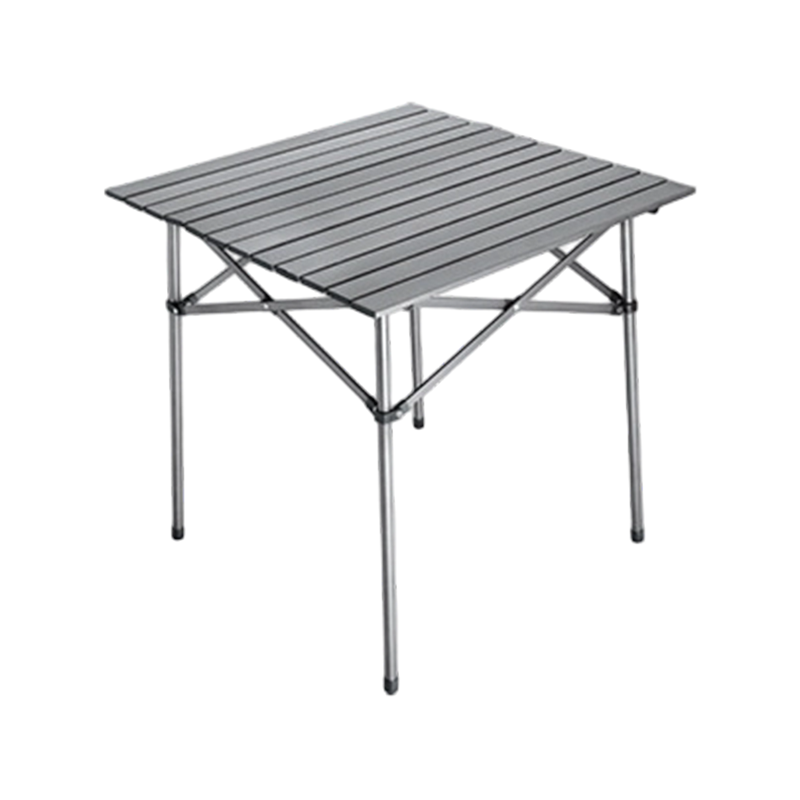

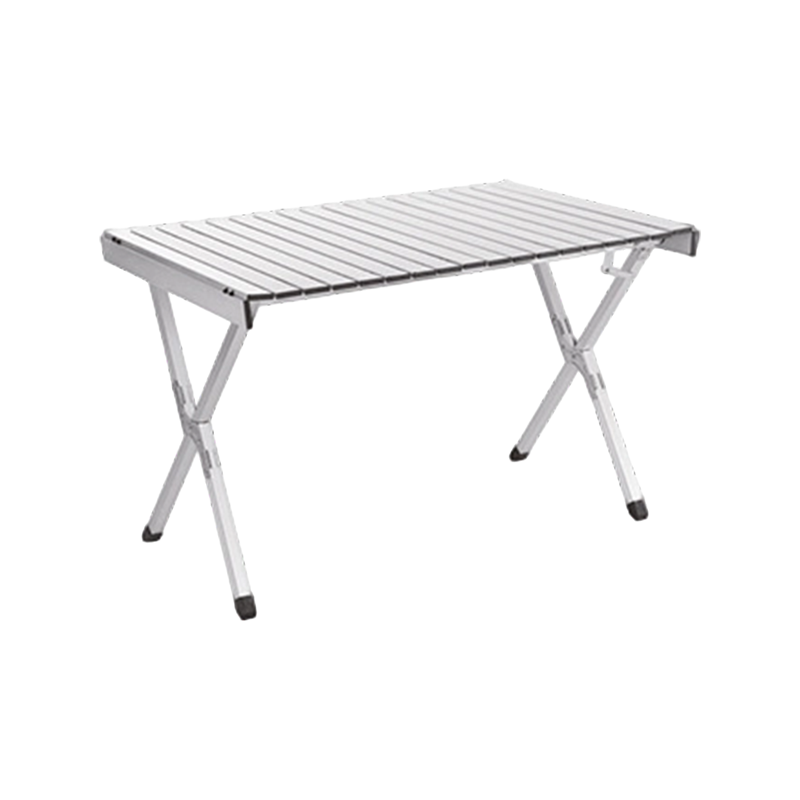

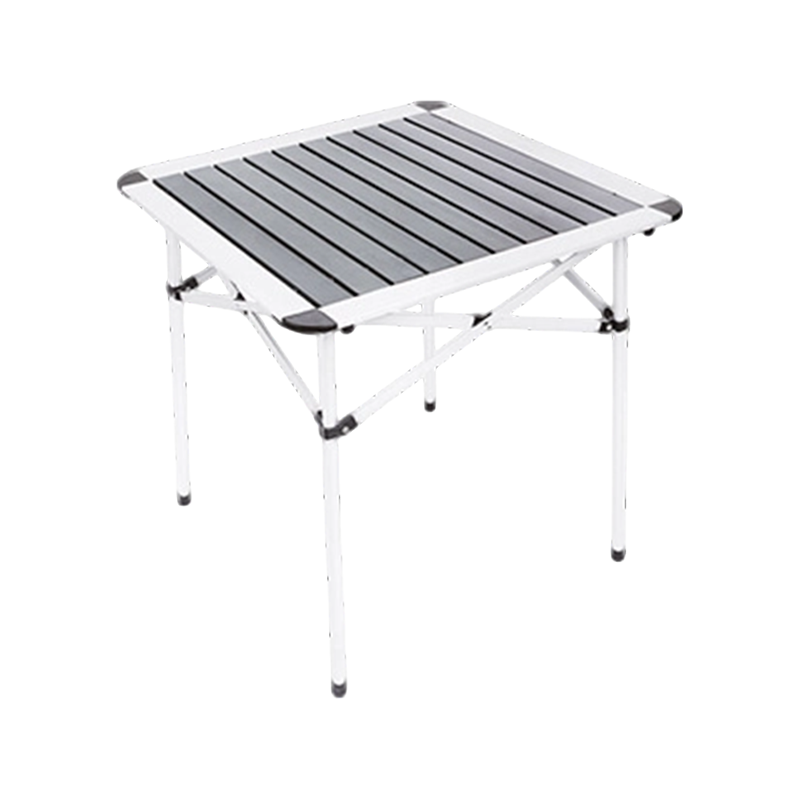

• X-merevítés (átlós kereszt) – Két átlós támasz keresztezik az egymással szemben lévő lábak között, létrehozva a rácsos szerkezet amely rendkívül hatékonyan ellenáll az oldalirányú erőknek. Teszteink során az X-merevezős asztalok azt mutatták 65-75%-kal kisebb az oldalirányú kitérés 60 km/h szél alatt a merevítés nélküli asztalokhoz képest. Az X-merevítők azonban növelik a súlyt 15-20% és megzavarhatja a lábhajtogató mechanizmusokat.
• H-merevítés (vízszintes kerület) – Vízszintes merevítő köti össze a lábakat középmagasságban (≈ 30–40 cm-re a talajtól), merev téglalapot alkotva. Ez a minta biztosítja közepes oldalirányú stabilitás (30-40%-os javulás a merevítés hiányához képest), de az kevésbé hatékony a torziós terhelésekkel szemben mert a lábak még csavarodhatnak a vázhoz képest. A H-merevítő könnyebb és egyszerűbben összehajtható, így általánossá válik a tömegpiacokon.
• Kerületi zsinór/szíj merevítés – Merev fémmerevítők helyett néhány könnyű asztalt használnak feszített szövet vagy zsinór kerülete körül a láb középmagasságában. Ez megakadályozza a lábak szétcsúszását, de kínál szinte nincs torziós ellenállás . A szélteszteinken a hevederes asztalok csak azt mutatták 10-15%-os javulás oldalirányú stabilitásban és 8-10° csavarás 60 km/h szél alatt – ez a teljesítményszint, amelyet nem tartunk biztonságosnak a kitett helyeken.
• Kombinált X H merevítés (teljes rácsos) - A CragHaven Outdoor prémium "WindMaster" vázunk X-merevítést és H-merevítést is használ hibrid konfiguráció : X-merevítők hosszirányban és H-merevítő a lábszerelvény tetején. Ez eléri 82%-kal csökken az oldalirányú kihajlás és korlátozza a torziós csavarodást < 2° 70 km/h szél alatt, miközben csak hozzá 12% súlyú egy alap H-merevítős vázhoz képest.

4. Dinamikus szélteszt protokoll és paramétermérés

CragHaven Outdoor széltesztünk során a hordozható szélcsatorna szerelvény a 2,0 m × 2,0 m próbaszakasz és egy tömb lézeres elmozdulásérzékelők a keret elhajlásának valós idejű mérésére. A táblázatokat szélsebességgel tesztelik től 20 km/h és 80 km/h között , állandósult állapotú és széllökések esetén is. A legfontosabb mért paraméterek a következők:

• Oldalirányú elhajlás (Δx) – Maximális vízszintes elmozdulás az asztallap közepén, mm-ben mérve. A biztonságos étkezés/főzés elfogadható határértéke < 15 mm .
• Torziós csavarodási szög (θ) – Az asztallap szögelfordulása a függőleges tengely körül, fokban mérve. Az elfogadható határ < 3° .
• Függőleges elmozdulás (Δy) – Az asztallap felemelkedése vagy megereszkedése a szélemelő erők hatására, mm-ben mérve.
• Helyreállítási idő – Az az idő (másodpercben), amíg az asztal a széllökések lecsillapodása után a csúcskitérítés < 5%-ára tér vissza.

5. Összehasonlító paramétertáblázat: Keretgeometria és merevítési teljesítmény

Az alábbi táblázat öt keretkonfigurációra vonatkozó teszteredményeinket foglalja össze. Minden érték egy 70 × 70 cm-es asztalra vonatkozik, 70 cm magasságban, 60 km/h-s állandósult szél mellett, 3 másodperces, 80 km/h-s széllökések mellett (2,0 × széllökési tényező). Az adatok a CragHaven Outdoor belső szerkezeti laborjából származnak, amelyeket külső mérnöki tanácsadók ellenőriztek.

6. Designing for Wind: The CragHaven Outdoor Engineering Philosophy

A CragHaven Outdoornál a kezdeti tervezési koncepciótól az ismételt mintavételig és tesztelésig mindig a tényleges használati forgatókönyvekből indulunk ki – a szél pedig egy olyan forgatókönyv, amelyet gyakran alábecsülnek. Tervezési folyamatunk a következőket tartalmazza:

• Computational Fluid Dynamics (CFD) modellezés – Szimuláljuk a széláramlást az asztallapon és a kereten, hogy azonosítsuk a nagynyomású zónákat a fizikai prototípusok építése előtt. Ez csökkenti a teszt iterációk számát 40-50% .
• Területi tesztelés tengerparti és hegyvidéki helyszíneken – Tesztcsapatunk prototípustáblákat telepít a címen tengerparti helyek (sópermettel és egyenletes szárazföldi széllel) és alpesi gerincek (turbulens, viharos körülmények között), valós elhajlási adatok rögzítése triaxiális gyorsulásmérők .
• Megerősített ízületi kialakítás – Még a legjobb merevítés sem sikerül, ha az ízületek gyengék. használjuk dupla tekercs csapolt csővégek és rozsdamentes acél forgócsapok minden keret kereszteződésében, biztosítva, hogy a merevítő rendszer a terhelést a közös játékból származó energiaveszteség nélkül továbbítsa a talajra. A közös artikulációs toleranciánkat betartjuk ± 0,15 mm , az iparági átlaghoz képest ± 0,5 mm.

Kína kiforrott és hatékony gyártási rendszerére támaszkodunk, hogy ezeket a tervezési szándékokat stabil, reprodukálható és méretezhető termékekké alakítsuk át, biztosítva, hogy minden hangcsou-i létesítményünket elhagyó asztal egyenletesen működjön szeles körülmények között – legyen szó egy szellős tengerparti kempingről vagy egy viharos hegyi alaptáborról.

GYIK – Gyakran Ismételt Kérdések

1. kérdés: A szélellenállás szempontjából fontosabb az oldalsó stabilitás, mint a torziós merevség, vagy ugyanolyan kritikusak?

Mindkettő fontos, de véd a különböző hibamódok ellen. Oldalirányú stabilitás megakadályozza, hogy az asztal oldalra csússzon vagy teljesen felboruljon – ez az elsődleges meghibásodási mód egyenes szélben. Torziós merevség Megakadályozza, hogy az asztallap a lábakhoz képest elcsavarodjon, ami az edények lecsúszását vagy az asztal ingadozását okozhatja, ami a további széllökések következtében tovább romlik. A CragHaven Outdoor tesztjeink során megfigyeltük, hogy a nagy oldalstabilitású, de alacsony torziós merevségű asztal (pl. H-merevítésű, széles résszel) még mindig meghibásodhat. progresszív csavarás – minden széllökés enyhe csavart ad, és idővel az asztallap elcsúszik, ami instabilitást okoz. Ezért javasoljuk a prioritások meghatározását mindkettőt egy átlós X-merevítővel ellátott asztal vagy egy hibrid rendszer, mint a WindMaster, amely kiegyensúlyozott teljesítményt nyújt. Szélvizsgált asztalaink teljes kínálatát itt tekintheti meg összecsukható asztal termékoldalunkat .

2. kérdés: Javíthatok-e a meglévő összecsukható asztalom szélállóságán a módosítással, vagy új, szélre tervezett asztalt kell vásárolnom?

Néhány egyszerű módosítás segíthet. Az asztal magasságának csökkentése (ha az asztal állítható lábakkal rendelkezik) a leghatékonyabb fejlesztés – a 20 cm-es magasságcsökkentés kb. 30% . Azt is megteheti súlyt ad a lábaknak hátizsákot vagy sziklákat egy központi hevederre akasztva, ami növeli a stabilizáló nyomatékot. Ezek azonban sebtapasz megoldások. Az asztal keretgeometriája és merevítése szerves részét képezi a szerkezetének; Az X-merevítőt nem lehet utólag felszerelni a kerületi hevederekkel tervezett asztalra. A CragHaven Outdoornál alapkövetelményként szélállósággal tervezzük asztalainkat. WindMaster asztalaink tartalmazzák előre fúrt rögzítési pontok földi karókhoz (puha felületekhez) és homokzsák hurkok tengerparti használatra, további lehetőségeket biztosítva extrém körülmények között.

3. kérdés: Milyen szélsebesség-besorolást kell keresnem egy összecsukható kültéri asztalnál, és hogyan határozza meg a CragHaven Outdoor a „szélálló” fogalmat?

Minden komoly kültéri asztal karbantartását javasoljuk oldalirányú kitérés < 15 mm and torziós csavarodás < 3° at 60 km/h (lökésekkel). Ez megfelel a Beaufort Force 7 (közel sápadt) állapot – nagyon erős szellő, amely a kemping legtöbb tevékenységét befolyásolja. CragHaven Outdoor asztalainkat teszteltük 80 km/h széllökések túlélése maradandó deformáció nélkül, de 70 km/h feletti főzéshez nem javasoljuk a használatát. Kiadjuk a szélteljesítmény-címke minden asztalon, feltüntetve a névleges egyensúlyi állapot és széllökések határait. Ez része az átláthatóság iránti elkötelezettségünknek: hiszünk abban, hogy a kiváló kültéri termékek nem egy halom paraméterre épülnek, hanem a környezet és az általa jelentett kihívások mély megértésére. Az idő próbája – és a szél – az, ami végül igazolja terveinket.
